12.1寸LCD液晶显示屏_1280x800

基本描述

HC-121IN4001是一款 12.1寸彩色TFT LCD液晶显示屏，分辨率为 1280×800。LVDS 接口技术在需要高速数据传输的 TFT 显示屏上越来越受欢迎。LVDS 接口具有高数据传输速率和低功耗的特点，其优势包括兼容低电压电源、降低噪音、增强噪音抑制能力和可靠的信号传输。

Parameter	Specification	Unit
Size	12.1	inch
Outline Dimension	277.70×180.60×6.12	mm
Active Area	260.352(H)x162.72(V)	mm
Number Of Pixels	1280(H)x800(V)	pixels
Interface	LVDS
Brightness	1000 cd/m²
Viewing Angle(CR>10)	U/D/L/R Tpy:>85/85/85/85	deg.
Back-light	49 LEDs

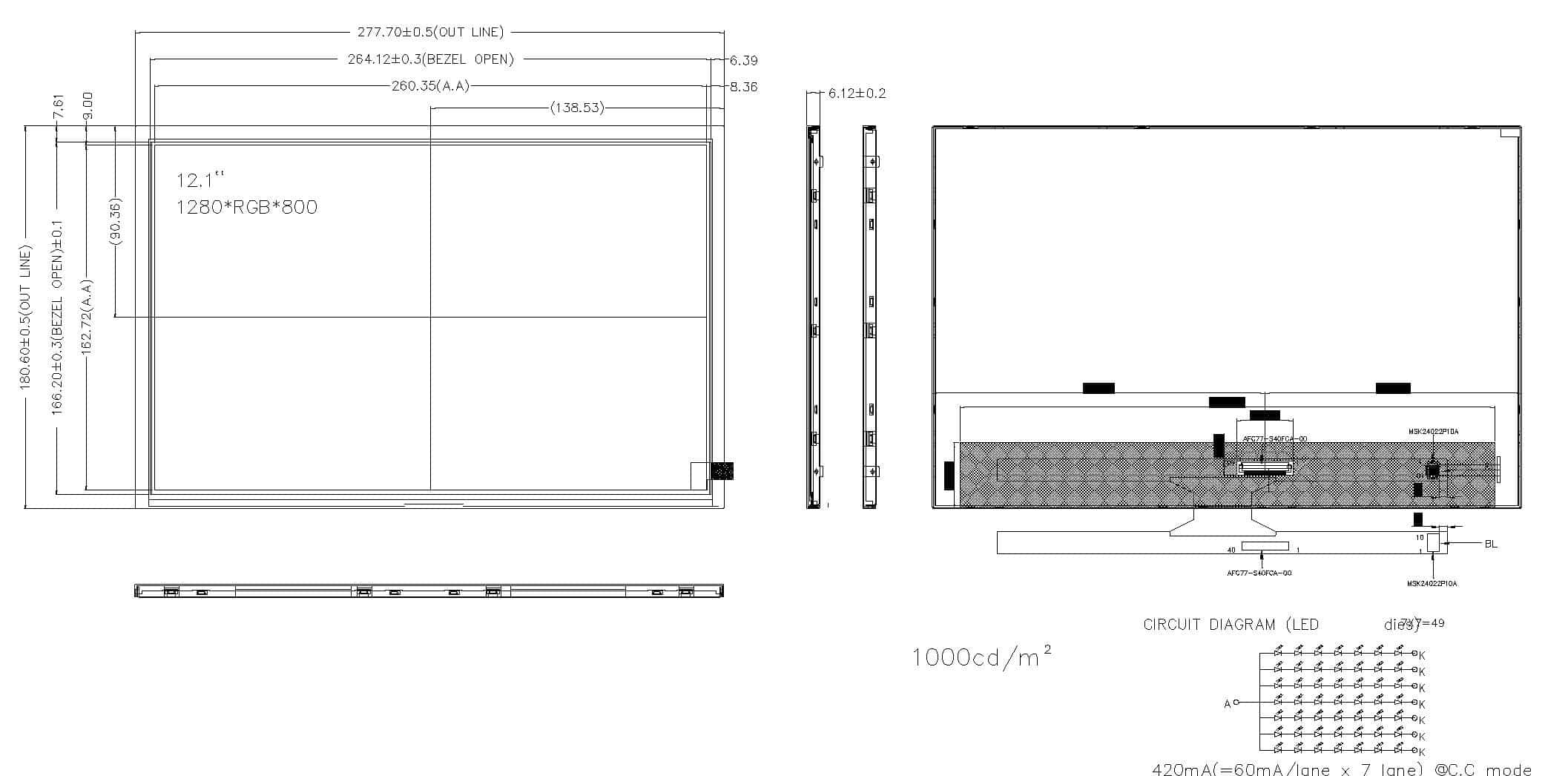

图纸

PIN定义

NO.	Symbol	Functions
1	NC	No Connection.
2-4	VDD	Power Supply For LCD,VDD=3.3V.
5	NC	No Connection.
6-7	GND	Ground.
8	RIN0-	LVDSData differential signal input pins.
9	RINO+	LVDS Data differential signal input pins.
10	GND	Ground.
11	RIN1-	LVDS Data differential signal input pins.
12	RIN1+	LVDS Data differential signal input pins.
13	GND	Ground.
14	RIN2-	LVDS Data differential signal input pins.
15	RIN2+	LVDS Data differential signal input pins.
16	GND	Ground.
17	LVDS CLK-	LVDS CLOCK differential signal input pins.
18	LVDS CLK+	LVDS CLOCK differential signal input pins.
19	GND	Ground.
20	RIN3-	LVDSData differential signal input pins.
21	RIN3+	LVDS Data differential signal input pins.
22	GND	Ground.
23-24	NC	No Connection.
25	GND	Ground.
26	SDA	Serial data input/output for l2C Interface.
27	SCL	Clock Input for l2C interface.
28	GND	Ground.
29-30	NC	No Connection.
31-33	GND	Ground.
34	NC	No Connection.
35	PWM	PWM dimming control input.
36	LED_EN	Chip enable (active high).
37	NC	No Connection.
38-40	VLED	LED Power supply input,VLED=5V-24V,12V TYP.

产品图片

关于样品

关于免费样品

免费提供TFT LCD液晶显示屏设计测试。

需求参数

所需TFT LCD液晶显示屏的尺寸、分辨率、主板与LCD液晶显示屏之间的通信接口类型、显示视角、触摸类型选择、外部尺寸、结构设计、电压、FPC的连接方式，或指定泓彩型号。

图纸确认

根据沟通和验证的需要，以及标准或定制材料，如电阻触摸屏或电容触摸屏，FPC或背光，在2-3天内安排TFT LCD液晶显示屏的结构图纸给客户确认。

样品制作

标准化TFT LCD液晶显示屏的样品交货时间为1-2天。定做的TFT LCD显示屏，样品是根据确认的图纸制作的。样品制作需要时间。TFT LCD显示屏的样品交付周期一般为7-8天。周期为13-16天。

样品交期

样品制作完成后，将根据样品交付流程进行检验，并根据质量控制程序安排一系列结构和电气性能测试、高低温和热冲击老化测试、振动测试、盐雾测试等，并根据不同客户的要求进行测试。提供TFT LCD显示屏的实际测试报告，确保TFT LCD显示屏性能可靠。

技术支持

客户的收到样品后，我们将提供IC驱动，TFT LCD显示屏的初始化代码，由技术支持配合调试程序，将其点亮。
