10.1寸LCD液晶显示屏_LVDS_1280x800

基本描述

HC-101QE4001 是一款出色的高性能 10.1 英寸 LVDS TFT LCD液晶显示屏，可采用电阻式触摸屏或电容式触摸屏，这款尖端的显示模块拥有 1280×800 像素的分辨率，可提供清晰的视觉效果，采用 IPS 面板，可提供左：80/右：80/上：80/下：80 度全视角。

详细参数规格请联系我们提供LCD显示屏规格书。
背光亮度可选，普亮:250~300cd/m2，中亮:400~500cd/m2;高亮800~1000cd/m2;
可根据客户要求，进行定制，更改FPC接口，背光亮度，外形结构尺寸;
可根据客户需要选配电阻触摸屏或电容触摸屏;可选择多种贴合方式，框贴，OCA全贴合;

Item	Contents	Unit
Size	10.1	inch
LCM Dimension	229.46（W）* 149.1（H） * 2.50(T)	mm
LCD Active Area	216.96(W) × 135.60(H) mm	mm
Number Of Dots	1280 × 3(RGB) × 800	pixel
Display mode	Normally Black, Transmissive
Viewing Direction	IPS
Driver IC	EK79202
Interface Type	LVDS
Operating Temperature	-20℃~ 70℃
Storage Temperature	-30℃~ 80℃
Backlight Type	42 LEDs
Brightness	450	cd/m2

图纸

PIN定义

Pin No.	Symbol	I/O	Function	Remark
1	NC	—	No connection
2	VDD	P	Power Supply
3	VDD	P	Power Supply
4	NC	—	Only for INX test
5	NC	—	Only for INX test
6	NC	—	Only for INX test
7	GND	P	Ground
8	Rxin0-	I	-LVDS Differential Data Input
9	Rxin0+	I	+LVDS Differential Data Input	R0-R5, G0
10	GND	P	Ground
11	Rxin1-	I	-LVDS Differential Data Input
12	Rxin1+	I	+LVDS Differential Data Input	G1~G5, B0,B1
13	GND	P	Ground
14	Rxin2-	I	-LVDS Differential Data Input	B2-B5,HS,VS, DE
15	Rxin2+	I	+LVDS Differential Data Input	B2-B5,HS,VS, DE
16	GND	P	Ground
17	RxCLK-	I	-LVDS Differential Clock Input
18	RxCLK+	I	+LVDS Differential Clock Input	LVDS CLK
19	GND	P	Ground
20	Rxin3-	I	-LVDS Differential Data Input	R6, R7, G6, G7, B6, B7
21	Rxin3+	I	+LVDS Differential Data Input	R6, R7, G6, G7, B6, B7
22	GND	P	Ground
23	NC	—	No connection
24	NC	—	No connection
25	GND	P	Ground
26	NC	—	No connection
27	NC	—	No connection
28	NC	—	No connection
29	AVDD	P	Power for Analog Circuit
30	GND	P	Ground
31	LED-	P	LED Cathode
32	LED-	P	LED Cathode
33	NC	—	No connection
34	NC	—	No connection
35	VGL	P	Gate OFF Voltage
36	NC	—	No connection
37	NC	—	No connection
38	VGH	P	Gate ON Voltage
39	LED+	P	LED Anode
40	LED+	P	LED Anode

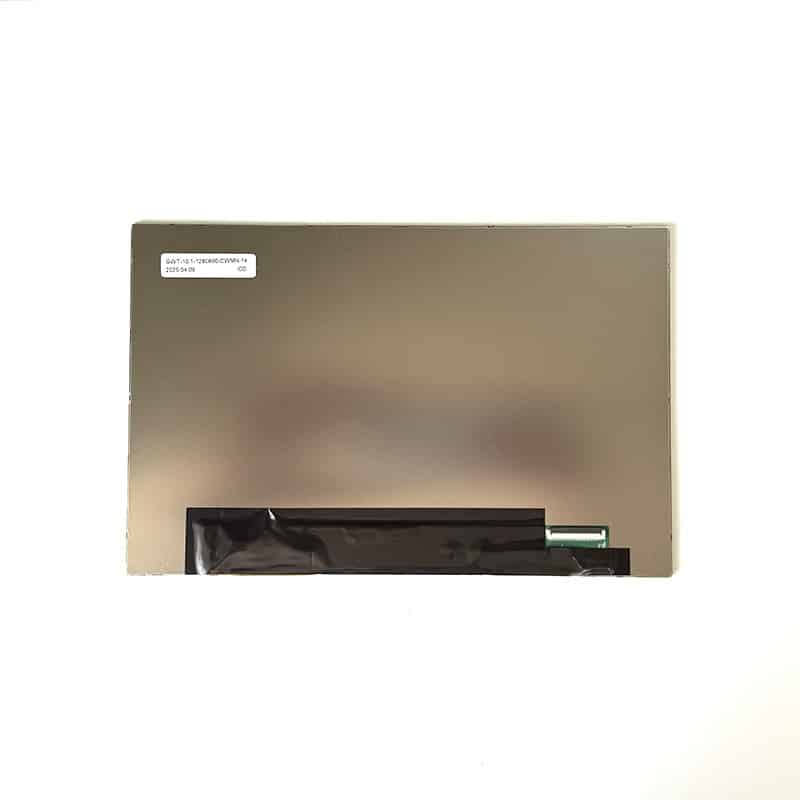

产品图片
